ZXUD-68 电力专用超声波探伤仪

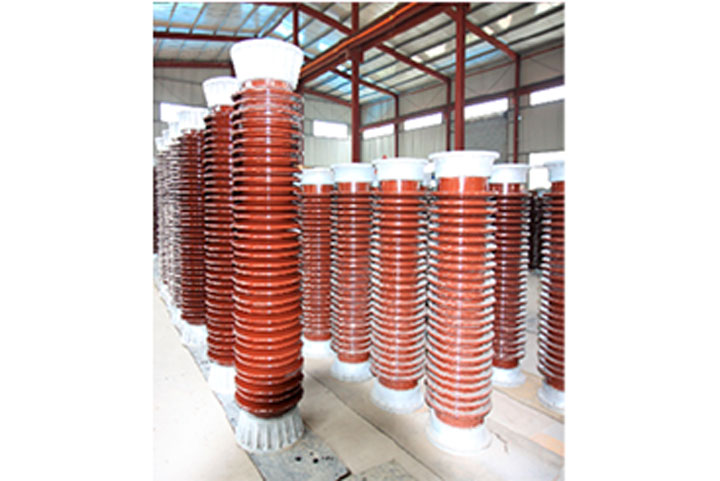

中旭公司ZXUD-68电力专用超声波探伤仪主要是针对电力各瓷瓶套管的无损检测而设计，内置各类瓷瓶的相关参数，配备全套（15个）各种规格的探头和绝缘子标准试块，在功能上更加完善，除了可以对绝缘子、套管等进行无损检测外还能对电力杆塔、电机轴承、火电压力容器、母排、线夹等进行全方位的检测并配备全套探头。

在线咨询

产品导航

产品概述

功能特点

1、适用范围广。能检测瓷绝缘子、套管、变压器箱体、发电机轴承等设备；
2、国家电网规程认可。与其他产品相比，超声波探伤方法为国家电网规程唯一认可的机械探伤方法，绝缘子缺陷检出率可达100%，能高灵敏度探测内部细微缺陷，在效果上其他产品无法比拟；
3、配备专用探头，与被试品曲面实现完美匹配，快捷检测设备内部的缺陷；
4、内置支柱绝缘子探伤的标准DAC曲线，内部裂纹超出标准时自动发出警报，提示有内部缺陷；
5、具有自动探头校正功能和曲率表面校正功能，优化探头与被试品之间的耦合，使探伤结果更准确；检测灵敏度可达110dB；
6、提供配套上位机软件，方便与计算机通讯；

技术参数

工作频率：（0.5~20）MHz
增益调节： 110dB (设手动0.1dB、2dB、6dB步进)
检测范围：（0~9999）mm钢纵波
声速范围：（0 ~ 9000）m/s
动态范围： ≥32dB
垂直误差： ≤3％
水平误差： ≤0.1％
分辨力：＞42dB（5P14）
灵敏度：＞62dB（深200mmФ2平底孔）
显示屏： TFT真彩显示屏数据存储：存储21组探伤参数，1000幅探伤回波电源电压：直流（DC）7.4V锂电池连续工作12小时；交流（AC）220V 环境温度：（-25 ~ 50）℃（参考值）相对湿度：（20 ~ 95）％ RH 外型尺寸： 210×168×50（mm）重量：整机带内置电池1.8 kg

应用

广泛用于板材、棒材、管材（无缝管、焊管）以及坯材等金属材料的无损检测或超声波成像，同时也可用于测厚。
