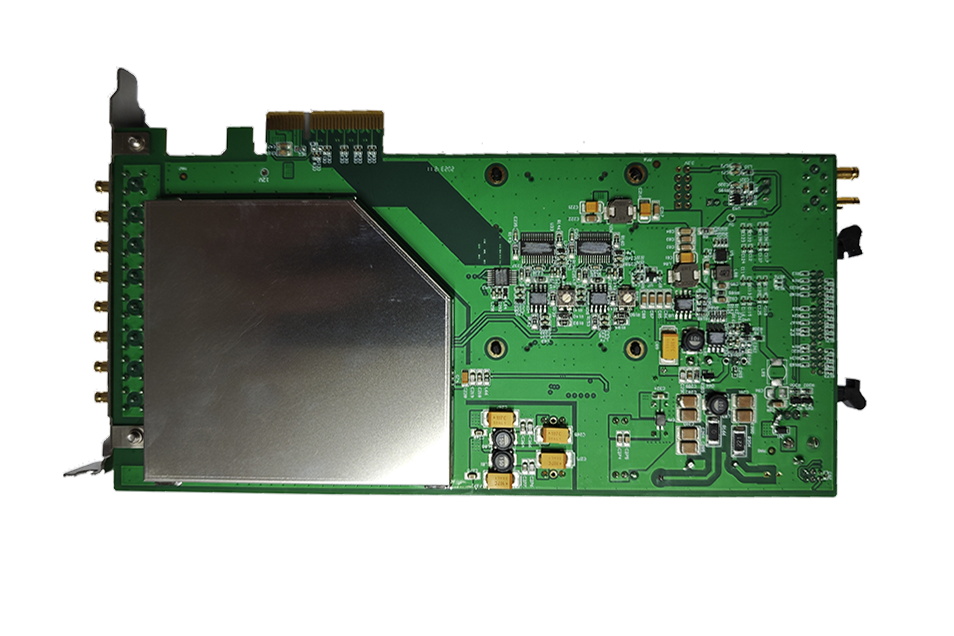

ZXUT-PCIe-100M 多通道超声波探伤卡

ZXUT-PCIe-100M多通道超声波探伤板卡采用工业PCIe总线结构，包含多个超声波发射/接收模拟通道，和高速A/D转换及数字控制、信号处理器集成在一起组成数模混合电路模块。通过先进的电路技术和多层PCB技术的融合，以及全SMT安装工艺，实现了高集成度的设计，达到了更高的信噪比等性能指标和可靠性。

在线咨询

产品概述

产品导航

产品概述

功能特点

ZXUT-PCIe-100M多通道超声波探伤板卡提供设备驱动程序、SDK动态链接库（DLL）以及源代码级的演示软件。用户可参照此演示软件构建定制的超声波检测软件。由于SDK动态链接库是标准的C语言DLL，用户选择多种编程语言，如：C/C++、C#、BASIC、DELPHI、JAVA、LabView以及LabWindows等等。为用户提供了极大的灵活性。

技术参数

通道数： 4个串行通道，多块板卡可级联构建多通道超声波
工作模式：单晶模式、双晶模式；
检波模式：全检波、正检波、负检波和射频（RF）；
阻抗匹配： 50欧姆、500欧姆；
脉冲发射电压： 20 ~ 300V可调，1V步进；
重复频率： 10 ~ 10KHz，在此重复频率范围下，均可处理显示动态缺陷回波；
A/D频率及精度：1GHz，8位；
扫查模式：定时模式和编码器模式；
回波模式：自由模式、闸门A、闸门B和闸门C；
处理模式：高速模式和低速模式可选；
检测范围： 0 ~ 10m（取决于重复频率）；
增益：总共75dB（放大）或110dB，0.1dB步进；
工作频率： 0.5MHz ~ 20MHz
灵敏度余量： ≥60dB（200mm，2平底孔）；
垂直线性误差： ≤3％；
水平线性误差： ≤1‰；
检测闸门： 4个硬件检测闸门，包括：伤波、底波、界面波以及用户闸门；
动态范围： ≥30dB；

应用

多通道超声波探伤卡，核心优势在于“并行检测”——同时驱动多个探头、处理多路信号，把单通道的“逐个扫描”变成“同步覆盖”，尤其适合对效率、精度双高要求的场景：长输管道/压力容器：焊缝、壁厚检测时，多通道同步扫查不同环向/轴向区域，大幅缩短单根管道检测时间，批量检测更高效；轨道交通部件：列车车轴、轮对的多部位缺陷筛查，多通道精准锁定不同应力集中点，一次检测覆盖全关键区域；大型钢结构（桥梁/厂房）：密集焊点、拼接缝的批量探伤，多通道并行扫描，避免漏检的同时，把大面积构件检测周期压缩一半以上；航空航天精密件：发动机叶片、起落架等复杂结构，多通道适配不同角度探头，同步捕捉曲面、异形部位的细微缺陷，兼顾精度与速度。
