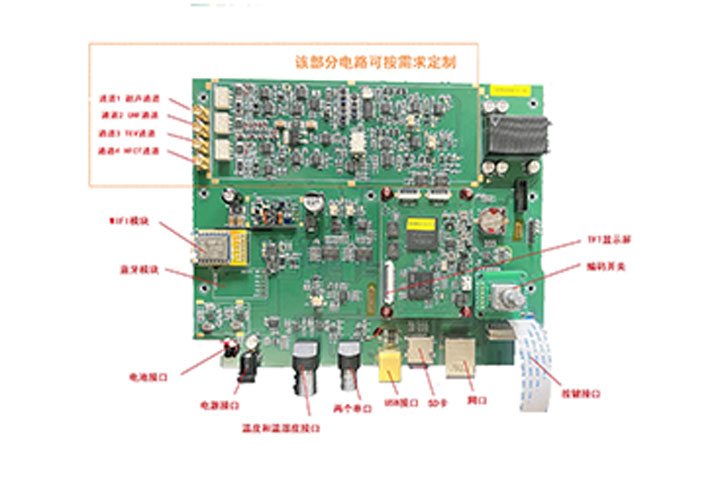

ZXUS-WiFi-PD4 无线四通道局放数据采集板

ZXUS-WiFi-PD4 无线四通道局放数据采集板，包含4个独立通道（超声通道/UHF通道/TEV通道/HFCT通道）和高速A/D转换及数字控制、信号处理器集成在一起组成数模混合电路模块。通过先进的电路技术和多层PCB技术的融合，以及全SMT安装工艺，实现了高集成度的设计，达到了更高的信噪比等性能指标和可靠性。
ZXUS-WiFi-PD4 无线四通道局放数据采集板通过WIFI/高速串口/网口/USB等接口和计算机系统无缝集成，用户可根据需要多卡级连，构成更多通道超声波探伤系统。适用于相关院校、研究所及企业在此基础上构造定制的超声波自动检测系统也可由我司直接面向最终用户提供完整的检测系统。
ZXUS-WiFi-PD4 无线四通道局放数据采集板提供设备驱动程序、SDK动态链接库（DLL）以及源代码级的演示软件。用户可参照此演示软件构建定制的超声波检测软件。由于SDK动态链接库是标准的C语言DLL，用户选择多种编程语言，如：C/C++、C#、BASIC、DELPHI、JAVA、LabView以及LabWindows等等。为用户提供了极大的灵活性。

在线咨询

产品概述

产品导航

产品概述

功能特点

通道数： 4个独立通道（超声通道/UHF通道/TEV通道/HFCT通道）；
A/D频率及精度：100MHz，8位；
扫查模式：定时模式和编码器模式；
回波模式：自由模式、闸门A、闸门B和闸门C；
处理模式：高速模式和低速模式可选；
检测范围： 0 ~ 10m（取决于重复频率）；
增益：总共75dB（放大），0.1dB步进；
数据接口形式： WIFI/高速串口/网口/USB等接口；
软件接口：提供二次开发软件接口（包括驱动程序、动态库及演示软件）；
TFT接口： 4.3-7寸显示屏接口；
键盘接口：可提供24个按键接口：
探头接口： SMA插座；
级联模式：可以多块卡组成多通道同步模式。；

技术参数

探测范围：在 2.5 毫米至 10000 毫米甚至更宽的钢纵波范围内，连续可调，最小步进值能达到 0.1 毫米。
材料声速：声速范围在 1000 米 / 秒至 9999 米 / 秒，并且可连续可调，部分探伤仪还会内置 7 个常用的材料声速值。
显示延时： - 5 微秒至 3400 微秒之间。
探头延时： 0 至 99.999 微秒。
垂直线性误差：≤3%
水平线性误差：≤0.1%
灵敏度余量：灵敏度余量 > 60dB（200Φ2 平底孔）
分辨力：> 30dB）
动态范围：动态范围≥36dB
电噪声电平： < 20%
发射脉冲：尖脉冲脉冲重复频率： 25Hz 至 1500Hz自动调节
数字抑制：（0 至 80）%
电源：220V 交流、连续工作 8 小时以上
环境温度： - 25℃至 70℃ 1 。
