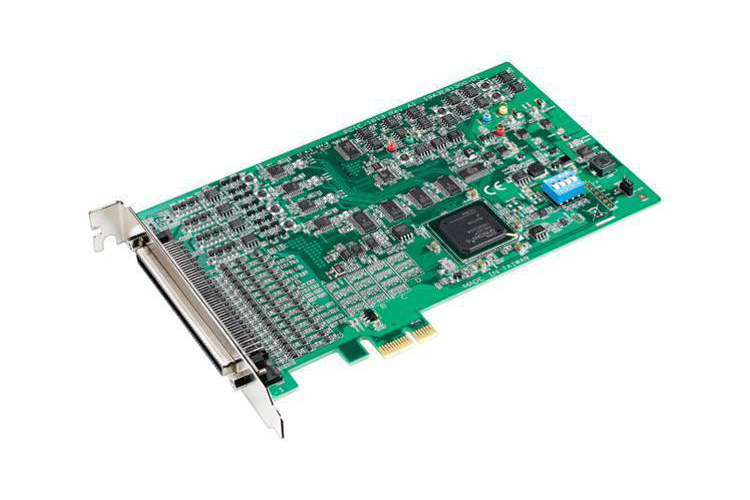

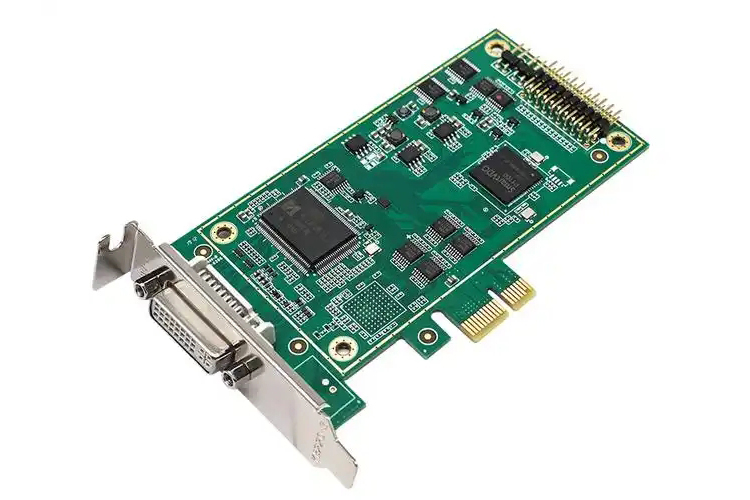

ZXUT-PCIe-PR250M/1G-S4 超声波探伤板卡采用 PCIe X4 总线结构，单块板卡包含 4 个串行超声波发射/接收模拟通道，和高速 A/D 转换及数字控制、信号处理器集成在一起组成数模混合电路模块。通过先进的电路技术和多层 PCB 技术的融合，以及全 SMT 安装工艺，实现了高集成度的设计，达到了更高的信噪比等性能指标和可靠性。
ZXUT-PCIe-PR250M/1G-S4 超声波探伤板卡通过总线结构和计算机系统无缝集成，

用户可根据需要多卡级连，构成更多通道超声波探伤系统。在多通道自动探伤、超声成像方面具有更多的速度优势和灵活性。适用于相关院校、研究所及企业在此基础上构造定制的超声波自动检测系统，或超声成像系统，也可由我司直接面向最终用户提供完整的检测系统。 支持定时触发和编码触发。其中编码触发，可设置编码触发下限值、扫查步进以及编码触发上限值，配合扫查装置，可实现超声显微成像。
ZXUT-PCIe-PR250M/1G-S4 超声波探伤板卡提供设备驱动程序、SDK 动态链接库（DLL）以及源代码级的演示软件。用户可参照此演示软件构建定制的超声波检测软件。由于 SDK 动态链接库是标准的 C 语言 DLL，用户选择多种编程语言，如：C/C++、C#、BASIC、DELPHI、JAVA、LabView 以及 LabWindows 等等。为用户提供了极大的灵活性。

通道数： 4 个串行通道，多块板卡可级联构建多通道超声波探伤系统；
工作模式： 单晶模式、双晶模式；
检波模式： 全检波、正检波、负检波和射频（RF）；
脉冲发射电压： 20 ~ 300V 可调，1V 步进；
重复频率： 1 ~ 20KHz，在此重复频率范围下，均可处理显示动态缺陷回波；
A/D 频率及精度：250MHz（可定制为 1GHz），8 位；
扫查模式： 定时模式和编码器模式；
回波模式： 自由模式、闸门 A、闸门 B 和闸门 C；
检测范围： 0 ~ 10m（取决于重复频率）；
增益： -13 ~ 66dB，1dB 步进；
工作频率： 0.5 ~ 60MHz 等效电噪声： ；
灵敏度余量： ≥60dB（200mm， 2 平底孔）；
垂直线性误差： ≤3％；
水平线性误差： ≤1‰；
检测闸门： 4 个硬件检测闸门，包括：伤波、底波、界面波以及用户闸门；
动态范围： ≥30dB；
板卡同步信号： 每板卡具有同步输入（SYN_IN）和输出（SYN_OUT）接口；
数据接口形式： PCIe X4 接口，传输速度 1.2GB/s；
界面波跟踪： 闸门 A、B 和 C 可跟踪闸门 I；
LPF 低通滤波器：3、7.5、10、15、22 和 60MHz，6 种；
HPF 高通滤波器：0、1、2.5、5、7.5 和 12MHz，6 种；
带通滤波器： 联合使用 HPF 和 LPF 可支持；
阻尼模式： 330、44 欧姆，2 种；
能量模式： 低、高，2 种；
脉冲阻抗： 低、高，2 种；
旋转编码器： 支持 4 个独立的 32 位编码器接口，差分或单端输入跳线可设置；
数字输入端口： 8 个独立 DI，包含硬件滤波整形硬件电路；
数字输出端口： 8 个独立 DO，可直接输出或者脉冲输出（脉冲延迟和脉冲宽度可调）；
发射脉冲宽度： 30 ~ 2000ns 连续可调，步进 10ns；
分辨力： ≥40dB（5P14）；
软件接口： 提供二次开发软件接口（包括驱动程序、动态库及演示软件）；
距离补偿： 具有大工件距离补偿（TCG）功能；
探伤参数： 每个通道具有独立的探伤参数，可单独调节与保存；
探头接口： CC4 插座；或根据用户需求，可提供 LEMO-00 插座；

适用范围： 本板卡可组成多通道超声波探伤系统，广泛用于板材、棒材、管材（无缝管、焊管）以及坯材等金属材料的无损检测或超声波成像，同时也可用于测厚。
特别应用： 板载 1GB DDR 内存，大容量存储采集数据，广泛用于各种水浸法超声波 C 扫成像、超声波显微成像。
