ZXUS-SCAN 高速多通道超声波检测

ZXUS-SCAN 高速多通道超声波检测

ZXUS-SCAN是一种高性能高速超声波多通道集成探伤系统，其设计满足多种超声波自动化检测应用及超声波成像检测应用的广泛需要。针对工业用户，采用高密模块模式安装在工业机架内，保证可靠性，且易于维护。所有的设计工作，包括模拟和数字电路设计，印刷电路板布置，可编程芯片设计和人机接口、系统应用软件，具有自主的知识产权。
ZXUS-SCAN采用多通道运行优化设计，能在不降低单通道性能的前提下系统支持多个通道(堆叠模式)。如：所有通道都能以最大重复频率10KHz 运行而不相互干扰。不仅每个通道都有复杂回波分析和数据处理的能力，而且采用了许多自动功能，如带有自动标定和故障诊断的系统应用程序，以降低学习使用的难度。人机界面的系统平台采用与工业计算机兼容的MS Windows 操作系统，此模式下的系统应用程序使控制更直观更易理解。具体的系统实现可根据客户需求定制。
在线咨询

产品概述

ZXUS-SCAN是一种高性能高速超声波多通道集成探伤系统，其设计满足多种超声波自动化检测应用及超声波成像检测应用的广泛需要。针对工业用户，采用高密模块模式安装在工业机架内，保证可靠性，且易于维护。所有的设计工作，包括模拟和数字电路设计，印刷电路板布置，可编程芯片设计和人机接口、系统应用软件，具有自主的知识产权。
ZXUS-SCAN采用多通道运行优化设计，能在不降低单通道性能的前提下系统支持多个通道(堆叠模式)。如：所有通道都能以最大重复频率10KHz 运行而不相互干扰。不仅每个通道都有复杂回波分析和数据处理的能力，而且采用了许多自动功能，如带有自动标定和故障诊断的系统应用程序，以降低学习使用的难度。人机界面的系统平台采用与工业计算机兼容的MS Windows 操作系统，此模式下的系统应用程序使控制更直观更易理解。具体的系统实现可根据客户需求定制。

功能特点

权限管理，对系统可操作功能进行划分，用以增加检测的可靠性和真实性，简化操作，减少认为干扰和误操作。
调校功能，把超声波设备参数设置为检测工艺要求的值，在校验过程中实时显示且可以存储到模板。
特殊设计的调校模式,可以在被测部件或检测运动机构高速动作下,实时的检测并显示出一般方式难以发现的人工缺陷的响应回波并进行报警及记录处理,方便对标样及系统的校准。
根据自动扫查算法在扫查过程中准确的捕获伤波并且自动分析缺陷状态及定位，并且能实现伤波自动跟踪功能，同时实时直观的形成和显示出扫查报警图像，然后自动保存扫查图像和坐标数据。
宽范围的程控检测重复频率，能满足各种扫查速度下的缺陷检测准确率和覆盖率。
自动扫查过程中可以选择实时显示所有或部分动态回波，提高观察和监视能力，且可切换自动跟踪，相关判伤报警，等自适应处理功能。
系统报警闸门可以设置多种报警状态和方式，而且提供灵活的报警补偿设置，可以强化检测的灵敏度和准确性，及效率和自适应性。
可实现DAC/TCG时基控制补偿处理，准确的缺陷捕捉和灵敏度确定（动态补偿不同厚度产生的差异）。
可选择图像处理和分析模块，根据在实时扫查过程中存储的图像和坐标数据，详细分析工件扫查图像，更精确的确定、显示和判别缺陷性质、大小、部位。
缺陷数据库管理和打印功能，能对扫查记录进行管理、分析、打印，能自动生成扫查报表及统计报表。
应用系统和机电系统无缝集成，且可以通过人机界面方面调节设置。
系统具有滤波及多种抗干扰功能，可以抑止工业现场的各种噪声和干扰，提高检测扫查的可靠性。

技术参数

检测重复频率：宽范围程控，能满足各种扫查速度下的缺陷检测准确率和覆盖率，所有通道可在 10KHz 重复频率下运行而不相互干扰。
增益控制：线性放大器能够满足高分辨率 TVG（时间变化增益）响应要求，在 FPGA 控制下，放大器可在 110dB 全范围内调节。
数据传输：连接设备和主计算机的接口是标准的 PCI 接口，数据传输能力大于 80MB/s。
信号处理：具有低噪声、高线性、大动态范围和频率带宽的超声波发射 / 接收信号处理电路模块，可进行超声回波信号的完整分析。
现场控制：每个系统都能和相应的自动机械装置的机电控制进行接口，包含范围广泛的传感器等信号处理和控制，如距离编码器、PLC 输入输出等，采用 PCI 模式完成高速数据接口功能。
调校功能：具有特殊设计的调校模式，可在被测部件或检测运动机构高速动作下，实时检测并显示人工缺陷的响应回波并进行报警及记录处理；可实现 DAC/TCG 时基控制补偿处理，准确捕捉缺陷和确定灵敏度。
报警功能：系统报警闸门可设置多种报警状态和方式，并提供灵活的报警补偿设置。
图像处理：可选择图像处理和分析模块，根据实时扫查过程中存储的图像和坐标数据，详细分析工件扫查图像，以确定、显示和判别缺陷性质、大小、部位。
缺陷数据库管理：具备缺陷数据库管理和打印功能，能对扫查记录进行管理、分析、打印，自动生成扫查报表及统计报表。

应用

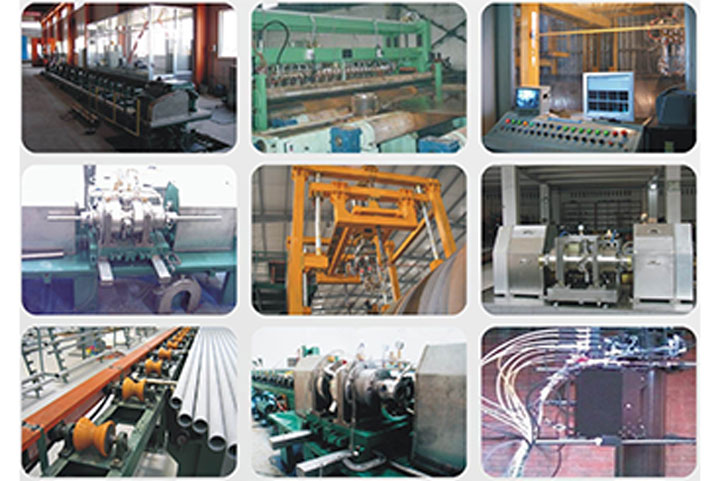

本系统可广泛应用于金属或有色金属材料的管棒材（如：无缝钢管、螺旋焊管、直焊管、不锈钢管、有色金属管、石油套管/钻管/杆、钢棒、铜棒、铝棒），板材，坯料，锻铸件等自动化超声波缺陷、厚度检测。
