ZXUT-UART_V3.0 单通道超声波采集卡

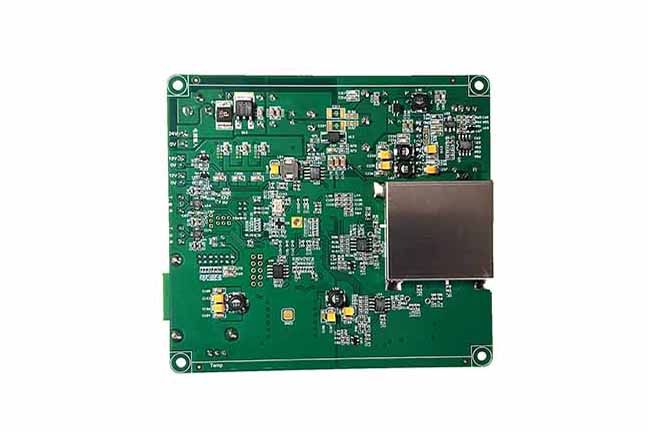

ZXUT-UART-V3.0 单通道超声波采集板卡包含单个超声波发射/接收模拟通道，和高速 A/D 转换及数字控制、信号处理器集成在一起组成数模混合电路模块。通过先进的电路技术和多层 PCB 技术的融合，以及全 SMT 安装工艺，实现了高集成度的设计，达到了更高的信噪比等性能指标和可靠性。

在线咨询

产品概述

产品导航

产品概述

功能特点

ZXUT-UART-V3.0 单通道超声波采集卡，实现单通道超声发射和接收，数据采集、温度采集、数据回传功能。

技术参数

超声通道：单通道
工作方式：单晶、双晶
检测方式：正检波、负检波、全检波、射频
A/D 位数：8 位
A/D 频率：0~100MHz 分档可调
采样点数：0.5K ~ 4K
衰减器调节范围：0~110dB 可调
衰减器调节精度：0.1dB
水平线性误差：小于 0.3%
垂直线性误差：小于 3%
工作频率范围：0.5M ~ 21MHz
发射脉冲电压：20 ~ 300V 可调,步进 1v
脉冲宽度可调：30ns ~ 2000ns，步进 10ns
滤波器：4 个带通滤波器：1 ~ 6MHz，3 ~ 15MHz，5 ~ 21MHz，0.5 ~ 21MHz
温度采集传感器：数字式 DS18B20，测量范围-55°C 到+125°C，测量精度±0.5°C （在-10°C 到+85°C 情况下）
工作电压：9~36V
工作电流：工作电流 175mA@12V

应用

ZXUT-UART_V3.0单通道超声波采集卡可应用于以下领域： -工业无损检测：可与超声探头配合，发射和接收超声波，探测材料内部的缺陷。采集卡将接收到的超声波模拟信号转换为数字信号传输到计算机，通过相关软件进行噪声滤除、信号增强等预处理，再进行波形分析、频谱分析等，从而定位并识别材料内部的裂纹、气孔等缺陷，广泛应用于机械制造、航空航天等行业的质量控制和安全检测。
