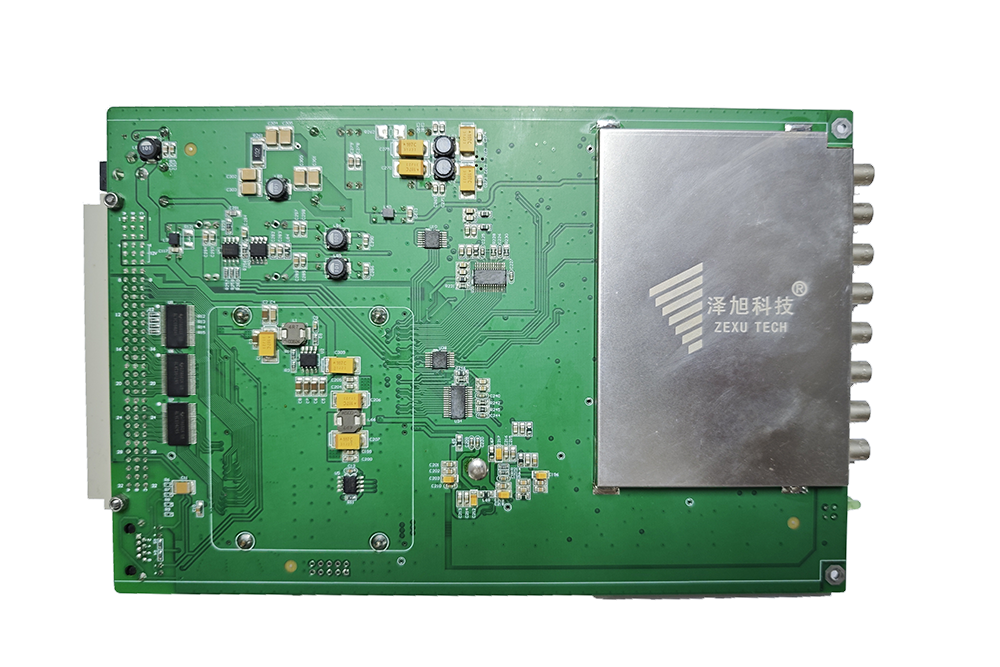

ZXUS-NET 多通道超声波探伤仪

MUD（Multichannel Ultrasonic Detector）系列，是一款基于 100 兆以太网数据传输、最多可支持 256 通道、通道串并可配置的高性能、高速多通道超声波探伤仪。支持 19 寸机柜上架和便携移动两种规格。可构建超声波多通道探伤系统，其设计满足多种超声波自动化检测应用及超声波成像检测应用的广泛需要。

在线咨询

产品概述

产品导航

产品概述

功能特点

提供 4 个 32 位编码器接口、8 个输入接口和 8 个数字输出接口，便于直接与机电设备或 PLC 相连接。
可实现 DAC/TCG 时基控制补偿处理，准确的缺陷捕捉和灵敏度确定（动态补偿不同厚度产生的差异）。

技术参数

基于 100 兆以太网数据传输，便于仪器与笔记本电脑、工控机或工作站连接
通过多台仪器堆叠，最多可支持 256 个探伤通道
探伤通道之间可根据探伤工艺配置为串行或并行
支持 19 寸机柜上架和便携移动两种规格
最高支持 20kHz 重复频率
提供网络数据接口，便于用户二次开发
提供四个外部以太网接口
工作方式：单晶、双晶
检波方式：正检波、负检波、全检波、射频
每通道最大采样点数：32K
衰减器调节范围：0 ~ 110dB
衰减器调节精度：0.1dB
水平线性误差：小于 0.3%
垂直线性误差：小于 3%
工作频率范围：0.5M ~ 25MHz
发射脉冲电压：50 ~ 400V 可调
完美超声波发射方波激励
工作环境温度：-10 ~ +50℃
灵敏度余量：>54dB（2.5M Ф2 200mm）
编码器：4 个独立的 32 位编码器接口，TTL 电平
数字输入（DI）：8 个
数字输出（DO）：8 个
发射脉冲宽度可调：30ns ~ 2us
支持 4 种低通滤波器（LPF）：2MHz、5MHz、10MHz 和 15MHz
支持 4 种高通滤波器（HPF）：1MHz、2MHz、5MHz 和 10MHz
联合使用 HPF 和 LPF 支持带通滤波器
